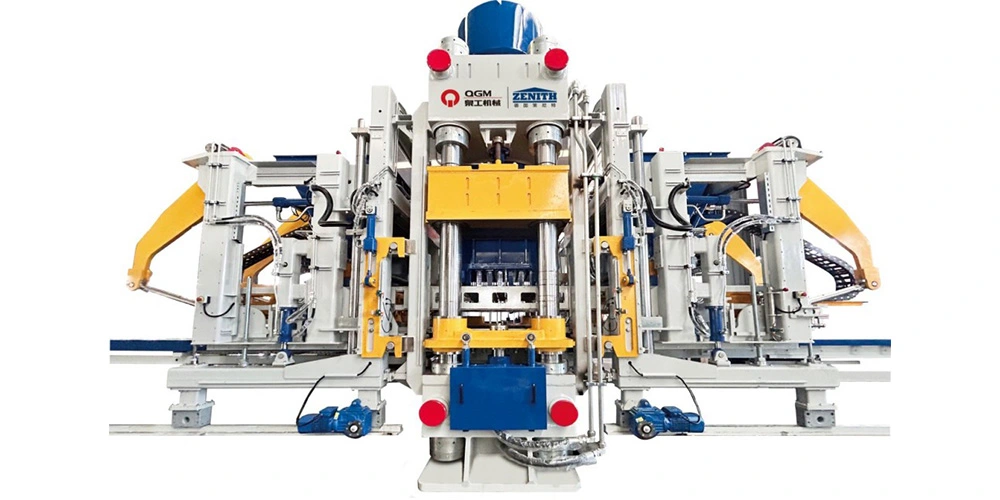

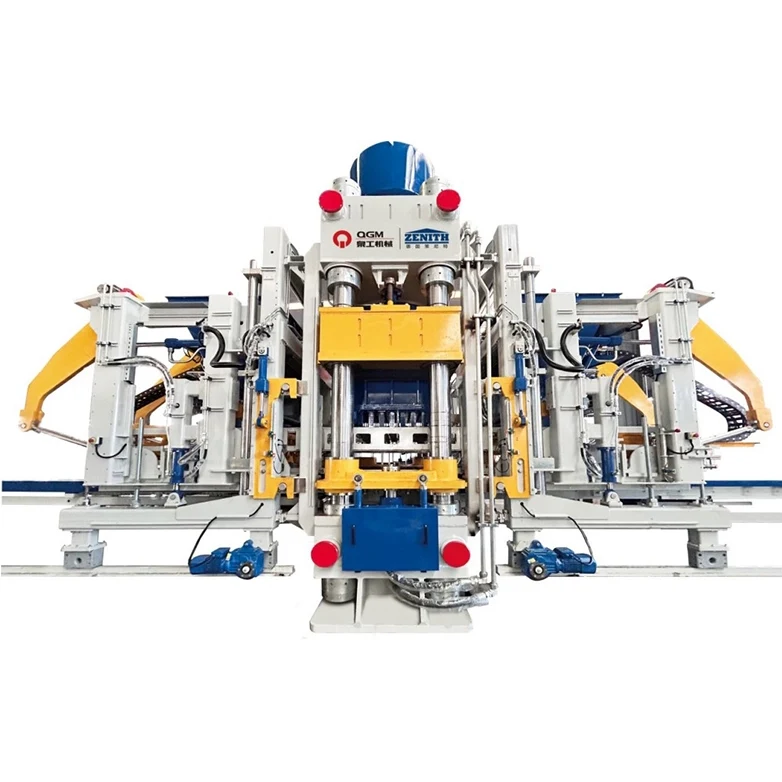

Автоматски машини за правење хидраулични бетонски блокови за производи од бетон

Изградена околу интегрирана механичка, хидраулична и електрична архитектура, серијата VP комбинира машинска рамка со висока цврстина, хидраулично притискање со голема тонажа, серво вибрации и интелигентна автоматизација. Меѓународно признатите компоненти се користат во клучните системи за поддршка на стабилно работење и конзистентно формирање.

Со три конфигурации на силата на притискање - 600, 900 и 1.500 тони - серијата ZN-VP обезбедува скалабилно решение за производителите на бетонски производи со различни производствени барања и спецификации на производот.
Машината е особено прилагодена за апликации каде притисокот за формирање, приспособливоста на материјалот и флексибилноста на производот се важни. Во зависност од избраниот модел, конфигурацијата на мувлата и производното поставување, машината може да произведе:
lСтандардни бетонски блокови
lШупливи блокови
lБлокови за поплочување
●Трговски камења
lБетонски производи со изглед на камен
lПроизводи за уредување
lБлокови за заштита на наклонот за зачувување на водата
lЅидни и украсни бетонски производи

Серијата ZN-VP, исто така, поддржува користење на различни ситнозрнести суровини и материјали засновани на цврст отпад, вклучувајќи градежен отпад, металуршки цврст отпад, јаловина од рудникот, камен во прав, тиња и кал за перење песок, што е предмет на соодветна подготовка на материјалот и дизајн на мешавина.

Ова ја прави серијата ZN-VP соодветна опција за проекти за производство на бетонски блокови фокусирани на рециклирање на цврст отпад и бетонски производи со додадена вредност.

Спецификации за блокирање на машината

Технички моменти

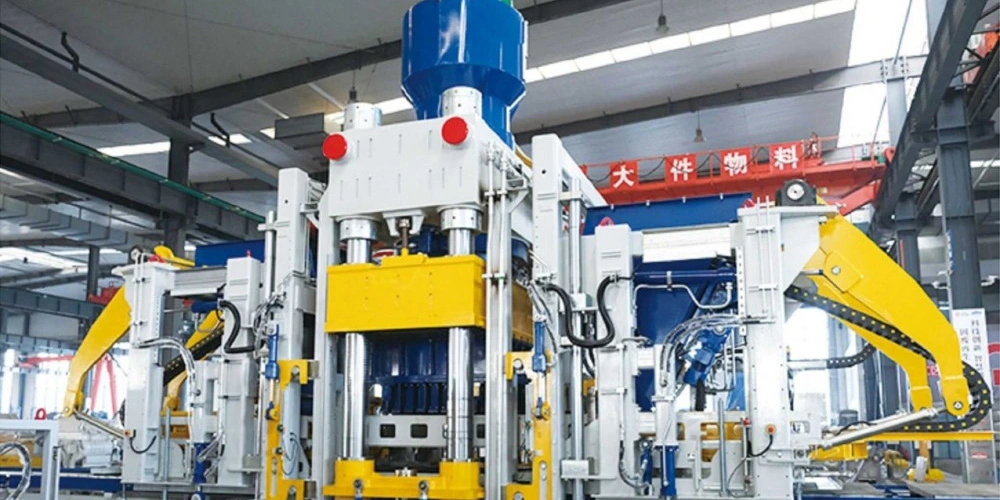

1. Машинска рамка со висока јачина за стабилно формирање

Главната машинска рамка е изработена од специјално обликувани челични делови и вклучува патентирана технологија за конструктивен дизајн.
Заварената рамка е подложена на третман за ослободување од стрес од вибрации за да се подобри структурната стабилност. Колоните со голем дијаметар обезбедуваат поддршка и насоки за време на затворањето на мувлата, помагајќи да се одржи точното позиционирање на мувлата во текот на процесот на формирање.
Системот за декалапирање прифаќа механичка синхронизација за да го координира ослободувањето на мувлата и да го поддржи конзистентното формирање на производот.
За производство на бетонски блокови под висок притисок, цврстата структура на машината е од суштинско значење за одржување на стабилно движење на мувлата и повторливи услови за формирање.

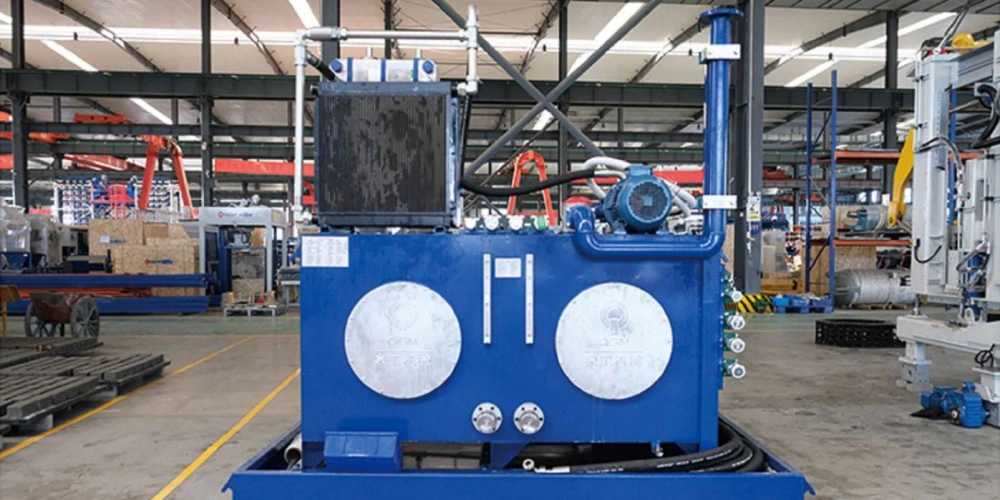

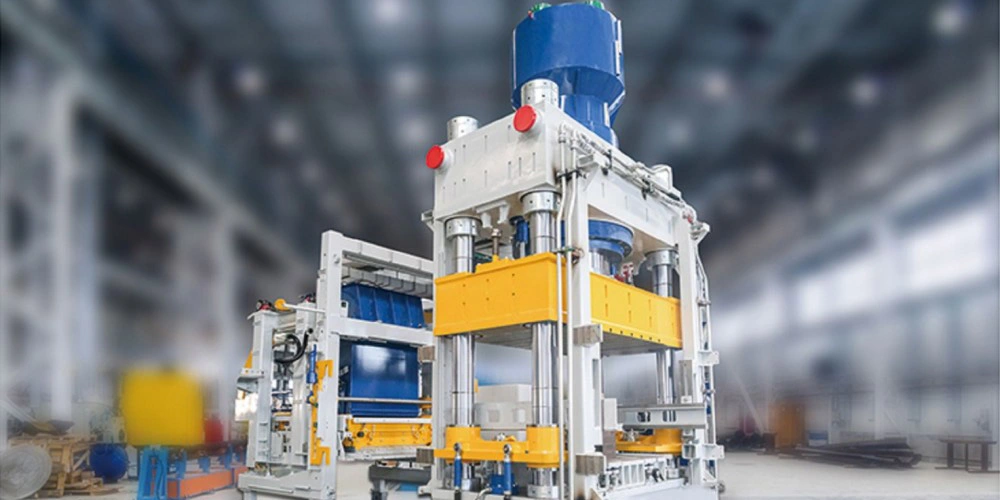

2. Систем за хидраулично пресување со големи тони

Хидрауличниот систем за формирање е една од дефинирачките карактеристики на серијата ZN-VP.
Трите модели обезбедуваат максимални главни сили на притисок од 600, 900 и 1.500 тони, соодветно. Главните цилиндри со голем дијаметар ја создаваат потребната сила за формирање за производство на бетонски производи под висок притисок.
Во рамките на хидрауличниот систем се користат хидраулични пумпи и вентили од меѓународна марка. Брзината на притискање, притисокот и ударот може да се прилагодат според барањата на производот и процесот.
Ова овозможува процесот на формирање да се конфигурира за различни типови на производи и карактеристики на материјалот.
Хидрауличната конфигурација под висок притисок е особено релевантна за производителите кои произведуваат густи бетонски производи или работат со мешавини што содржат фини прашоци и материјали добиени од цврст отпад.

3. Германска серво-вибрациона технологија

Серијата ZN-VP вклучува напредна германска технологија за серво вибрации.
Серво моторите обезбедуваат брз одговор и прецизна контрола на параметрите за вибрации, овозможувајќи силата на возбудувањето и перформансите на вибрациите да се прилагодат според барањата за производство.
Во споредба со фиксната контрола на вибрациите, серво технологијата обезбедува поголема флексибилност при префрлување помеѓу различни типови производи и формулации на материјали.
Процесот на контролирани вибрации поддржува набивање на бетонот и помага во одржување на конзистентни услови за формирање на производот.
Технологијата за формирање на бетонски блокови со вибрации со серво е особено вредна кога производната линија треба да приспособи повеќе спецификации на производот наместо да работи со единствен стандардизиран производ постојано.

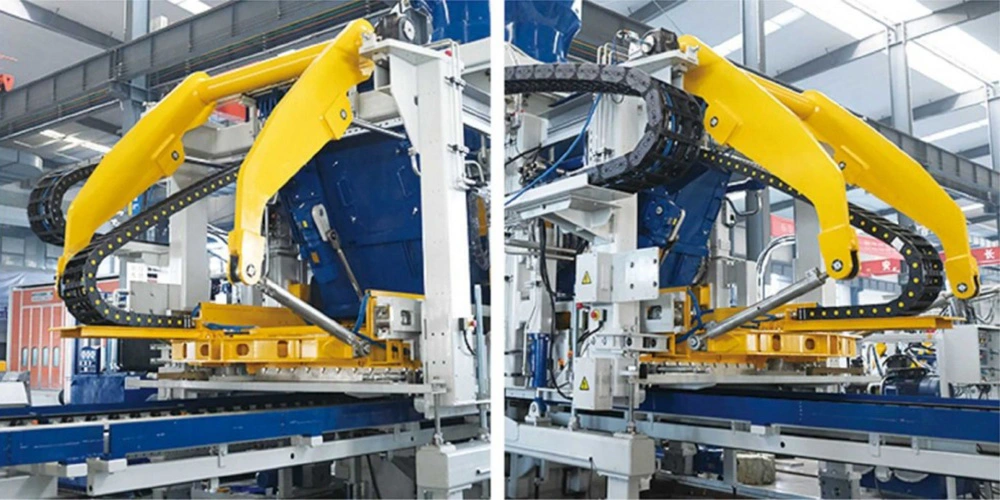

4. Систем за напојување со нишалка, дизајниран за полесно одржување

Системот за напојување на материјали користи робусна конфигурација со нишалка за доследна дистрибуција на материјалот.
Водечките тркала со голем дијаметар поддржуваат непречено движење на кочијата за хранење, додека заменливите плочи за абење се инсталираат на клучните контактни површини за да се поедностави одржувањето.
Платформата за хранење користи и заменливи компоненти за абење. Хидрауличното заклучување овозможува отворање и прицврстување на делот за напојување за време на инспекција, чистење и одржување.

Овој дизајн обезбедува полесен пристап до деловите за носење и помага да се намали сложеноста на рутинската работа на сервисот.

5. Интегрирано статичко притискање и формирање на вибрации

Серијата ZN-VP комбинира два механизми за формирање: статичко притискање со висок притисок + серво вибрации.
Хидрауличниот систем ја обезбедува главната сила за формирање, додека системот за вибрации помага при набивање на материјалот за време на обликувањето.
Според оригиналната техничка конфигурација, системот обезбедува до 900 или 1.500 тони главна сила на притискање и 120 kN сила на вибрации на соодветните модели.
Комбинираната технологија е наменета да одговори на барањата за формирање на производи од бетон со сув процес со користење на груби материјали со цврст отпад и ултрафини материјали во прав.

Може да се примени за производство на:
lБетонски поплочувачи со изглед на камен
lПропустливи производи за поплочување
●Трговски камења
lКонвенционални бетонски блокови
lУредување на производи од бетон
lДруги приспособени бетонски производи

За проекти кои бараат и разновидност на производи и флексибилност на материјалот, комбинираната конфигурација на притискање и вибрација обезбедува алтернатива на конвенционалните системи за формирање на статички притисок или само со вибрации.

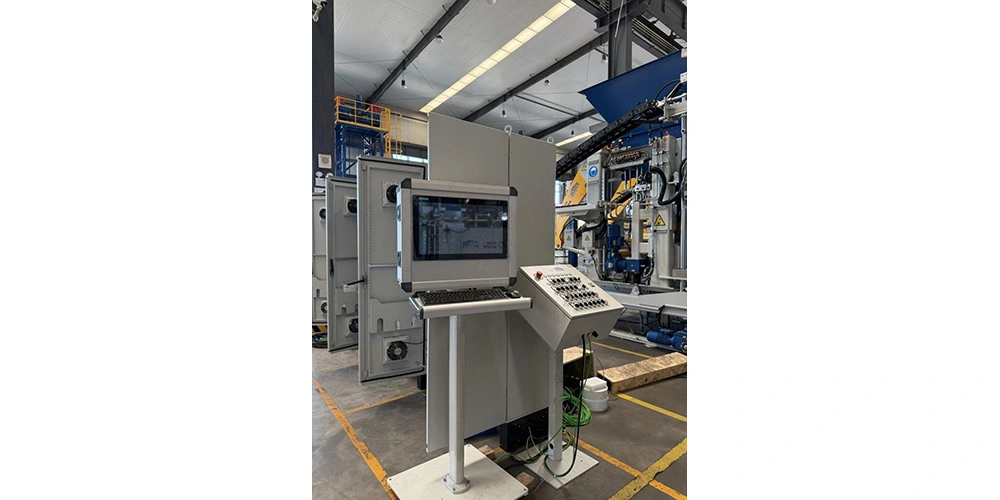

6. Автоматска контрола за поконзистентно управување со производството

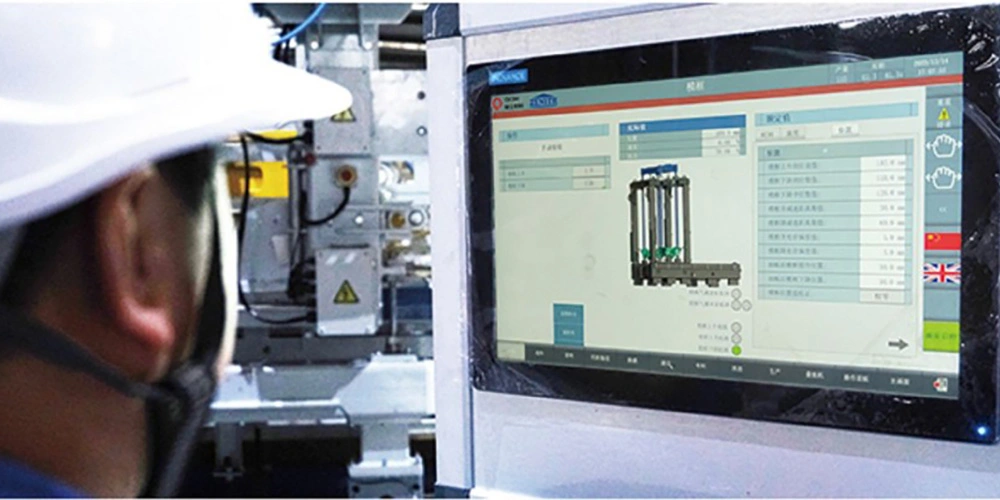

Серијата ZN-VP ја интегрира германската технологија за автоматизација со визуелен интерфејс човек-машина.
Контролниот систем ги координира процесите на формирање на машината додека на операторите им обезбедува јасен интерфејс за управување со производството.

Клучните функции вклучуваат:
lУправување со рецепти за производство
lУправување со оперативни параметри
lСледење на статусот на опремата
lСобирање податоци за производство
lКонтрола на работата на машината
lВизуелизирани информации за опремата

Со намалување на непотребната рачна интервенција, интегрираната контролна архитектура им помага на операторите поконзистентно да управуваат со производните параметри.
За автоматизирани линии за производство на бетонски блокови, централизираната контрола исто така обезбедува појасен интерфејс помеѓу машината за блокови и опремата нагоре или низводно.

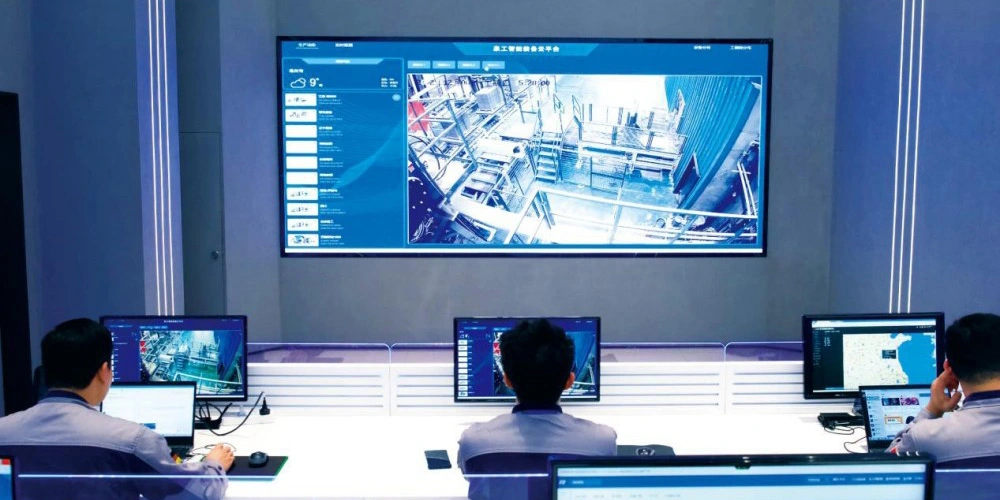

7. Платформа за услуги во облак за интелигентна опрема

Платформата за услуги во облак за интелигентна опрема QGM го проширува управувањето со машината надвор од локалниот контролен кабинет.
Платформата интегрира облак компјутери, комуникација со податоци, моделирање опрема, вештачка интелигенција, нејасни невронски мрежи и технологии за големи податоци за собирање и анализа на информации за работа на опремата и шеми на употреба.

Во зависност од системската конфигурација и овластување, платформата поддржува:
lМониторинг на онлајн опрема
lДалечинска контрола на опремата
lДалечинска техничка поддршка
lПредвидливо откривање на дефекти
lДијагностика на дефекти
lПроценка на здравјето на опремата
lАвтоматски извештаи за работа
lАнализа на податоци за опремата

Ова создава дигитална врска помеѓу машината за правење блокови и функциите на услугата базирана на облак.
За производителите на блокови во странство, следењето на опремата базирано на облак може да обезбеди дополнителен слој на поддршка кога производната опрема се наоѓа далеку од техничкиот сервисен центар на производителот.
Интелигентната опрема на QGM и пристапот за облак услуга е конзистентен со неговиот поширок развој на дигитално поврзана опрема за правење блокови и интелигентни системи за производство.

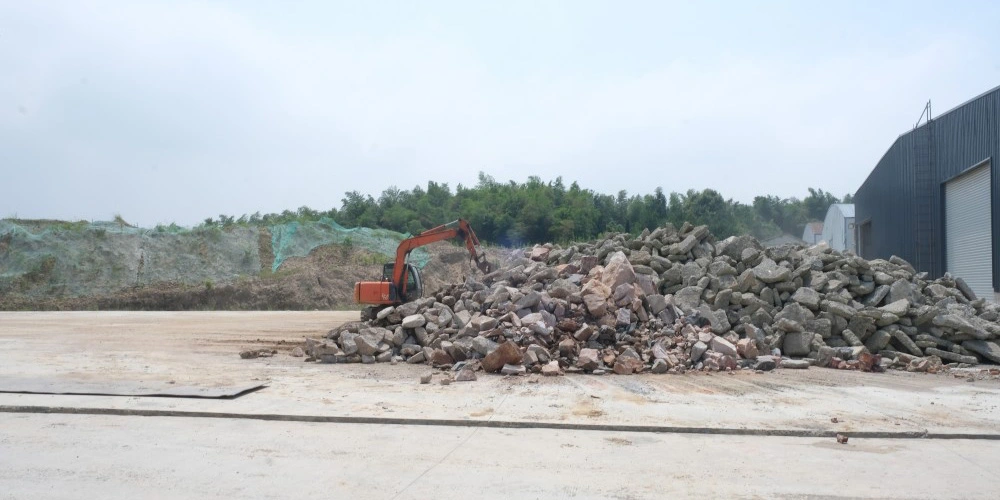

8. Рециклирање на цврст отпад за производство на производи од бетон

Една од главните карактеристики на примена на серијата ZN-VP е нејзината приспособливост на различни суровини.
Во зависност од својствата на материјалот, предобработката и дизајнот на мешање, машината може да се користи со материјали како што се:

Цврсти отпадни материјали
lГрадежен отпад lМеталуршки цврст отпад
●Рудска јаловина
lКамен прав
lТиња
lКал за миење песок

Вистинскиот однос на материјалот и формулацијата треба да се одредат според физичките и хемиските својства на локално достапните материјали.

Бетонски производи
Машината може да се конфигурира за производство на:
lСтандардни бетонски блокови
lШупливи блокови
lБлокови за поплочување
lПропустливи поплочувачи
●Трговски камења
lБетонски производи со изглед на камен
lПроизводи за уредување
lБлокови за заштита на наклонот
lЅидни декоративни бетонски производи

Ова ја прави серијата ZN-VP релевантна за проектите за рециклирање на цврст отпад каде што целта е да се трансформираат соодветно обработените отпадни материјали во производи од бетон што се продаваат.

9. Дизајниран за производство на флексибилен бетонски производ

ZN600VP, ZN900VP и ZN1500VP обезбедуваат три различни конфигурации на опрема во рамките на истиот концепт на хидраулично формирање.
Изборот на соодветен модел зависи од фактори како што се:
lПотребна сила на притискање
lДимензии на палети
lГолемина на производот
lАсортиман на производи
lКарактеристики на суровина
lКонфигурација на мувла
lПотребна скала за производство
lДостапен простор на фабриката
lКомплетна конфигурација на линијата

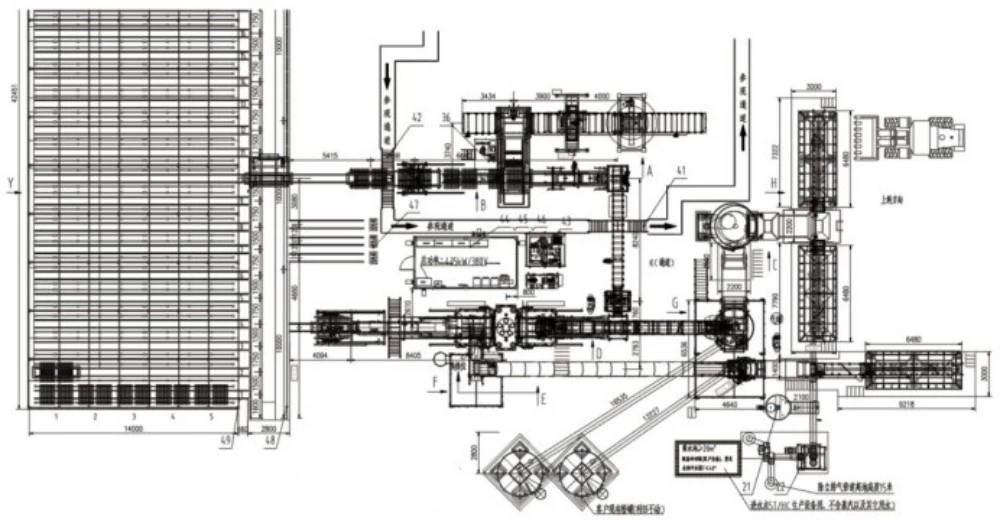

Распоред на производна линија

Блокирајте примероци и апликации

Видеа
